Van bi inox điều khiển điện

Cập nhật lần cuối ngày 03/07/2024 lúc 09:01 sáng

Giới thiệu về dòng van bi inox điều khiển điện

Van bi inox điều khiển điện là một dòng van công nghiệp được sử dụng khá phổ biến trong các hệ thống đường ống dẫn hiện nay, chúng thường được sử dụng để kiểm soát, điều tiết lưu lượng dòng chảy trong các đường ống.Là một sự kết hợp giữa van bi inox và bộ điều khiển điện đã tạo ra dòng van bi inox điều khiển điện với nhiều ưu điểm vượt trội so với các dòng van bi khác.

Nhờ việc được sản xuất với vật liệu inox đã giúp chúng có tuổi thọ cao hơn, hoạt động ổn định trong nhiều môi trường và đặc biệt khả năng chống ăn mòn khá tốt. Về bộ điều khiển điện thì chúng được sản xuất rất đa dạng về điện áp hoạt động như 24V, 220V, 380V, vì vậy chúng có thể phù hợp sử dụng được trong nhiều hệ thống khác nhau.

Với việc hoạt động bằng nguồn điện, vì vậy chúng có thể dễ dàng được quan sát và điều khiển từ xa, thông qua việc kết nối với tủ điều khiển, PLC. Điều này đã mang lại sự tiện lợi và tăng hiệu suất hoạt động của hệ thống, nên có thể dễ dàng bắt gặp van bi inox điều khiển điện trong nhiều ứng dụng như hệ thống xử lý nước thải, ngành chế biến thực phẩm và đồ uống, ngành hóa chất,…

Hiện nay,Thủy Khí Điện chúng tôi đang cung cấp dòng van bi điện điều khiển điện của nhiều thương hiệu khác nhau như Kitz, Wonil,… và chúng tôi đang là đơn vị phân phối chính hãng của thương hiệu Em-Flow – Đài Loan tại thị trường Việt Nam.

Thông số kỹ thuật chung của van bi inox điều khiển điện

Van bi inox

• Kích thước van: DN20 – DN500
• Vật liệu van: SUS304, SUS316
• Vật liệu gioăng: Teflon hoặc EPDM
• Khả năng chịu áp suất: 10bar, 16bar, 25bar, 40bar
• Nhiệt độ hoạt động: – 15 – 230 ℃
• Kiểu lắp đặt: lắp bích, ren, hàn, clamp
• Bộ điều khiển: điều khiển điện
• Tiêu chuẩn lắp đặt: JIS 10K, BS PN10, BS PN16, ANSI Class, DIN
• Hãng sản xuất: Kitz, Samwoo, Wonil,…
• Xuất xứ: Đài Loan, Nhật, Hàn, Trung Quốc, Mã lai,…

Bộ điều khiển điện

• Model đầu điện: EME-005, EME-010, EME-015, EME-060, EME-100,….
• Chất liệu: hợp kim nhôm
• Điện áp: 24VAC, 24VDC, 110V, 220V, 380V
• Momen xoắn: 50 – 2000 Nm
• Công suất: 15 – 140W
• Tín hiệu đầu vào: 4 – 20mA hoặc 0 – 10VDC
• Nhiệt độ hoạt động: – 25 – 75 ℃
• Tiêu chuẩn bảo vệ: IP67, IP68
• Thời gian hoạt động: 10 – 50 (s)
• Dạng điều khiển: on/off, tuyến tính
• Thương hiệu: Em-Flow
• Xuất xứ: Đài Loan

Cấu tạo của van bi inox điều khiển điện

Van bi điều khiển điện có cấu tạo khá giống với các dòng van bi điều khiển điện khác, đều được kết hợp giữa van bi cơ và bộ điều khiển điện. Và cả 2 bộ phận này cũng có một số bộ phận chính khác nhau như:

Van bi inox

Thân van: Thân van bi là bộ phận được sử dụng để kết nối van với các đường ống, thường được thiết kết với các dạng kết nối như ren, mặt bích, hàn, clamp. Hiện nay, thân van bi có thể được sản xuất với dạng 2PC và 3PC được giúp dễ dàng tháo rời các bộ phận, thuận tiện cho việc sửa chữa và thay thế. Chúng thường được sản xuất bằng các vật liệu như inox304 hoặc inox316 có chất lượng cao.

Bi van: là một bộ phận được thiết kế dạng hình cầu, khoét rỗng tâm và được mài nhẵn và đánh bóng. Chúng có nhiệm vụ ngăn chặn và cho phép dòng chảy lưu chất qua van, nên thường được làm từ vật liệu inox304.

Gioăng: là bộ phận được sử dụng tạo nên độ kín giữa bi van và thân van, giúp đảm bảo không xảy ra tình trạng van bi rò rỉ trong quá trình đóng van và thường được làm từ vật liệu cao su tổng hợp như Teflon, EPDM.

Trục van: là một bộ phận được sử dụng để kết nối giữa bi van và bộ điều khiển điện, có nhiệm vụ truyền tác động xoay lên bi van khi bộ điều khiển hoạt động.

Bộ điều khiển

Đây là thiết bị được đánh giá là quan trọng nhất của van bi inox điều khiển điện, chúng có nhiệm vụ tạo ra chuyển động quay để thực hiện điều khiển quá trình đóng/mở van. Bộ điều khiển điện thường có một số bộ phận cơ bản như động cơ điện, hộp số truyền động, trục bộ điều khiển, công tắc hành trình, bảng mạch đấu nối.

Chúng được thiết kế và sản xuất với vỏ được làm bằng hợp kim nhôm và được phù bên ngoài một lớp sơn epoxy, đảm bảo có thể chống ăn mòn tốt. Và được sản xuất đảm bảo đạt tiêu chuẩn IP68 có khả năng chống nước, chống bám bụi tốt nhất hiện nay.

Đặc điểm nổi bật về thiết kế và cấu trúc của van bi inox điều khiển điện

Dòng van bi inox điều khiển điện được thiết kế và sản xuất với rất nhiều đặc điểm nổi bật như:

• Vật liệu inox chất lượng cao: Sử dụng vật liệu inox304 hoặc inox306 để sản xuất, đây là các vật liệu được đánh giá có chất lượng khá cao, có thể chịu được nhiệt độ, áp suất cao và khả năng chống ăn mòn tốt, đảm bảo van bi có thể hoạt động tốt trong nhiều môi trường.
• Thiết kế linh hoạt về kích thước và kiểu kết nối: chúng được thiết kế với nhiều kích thước và kiểu kết nối khác nhau, nên được sử dụng linh hoạt trong nhiều hệ thống, đường ống khác nhau.
• Bộ điều khiển điện: Được sản xuất đạt tiêu chuẩn bảo vệ IP67, ip68 tăng khả năng chống nước, chống bụi vào các bộ phận bên trong. Thân được làm bằng vật liệu hợp kim nhôm, chống ăn mòn và chịu được các tác động vật lý từ bên ngoài, tránh hư hỏng các chi tiết bên trong.
• Gioăng làm kín: Sử dụng gioăng được làm từ vật liệu Teflon hoặc EPDM có khả năng chịu được nhiệt độ cao, kháng hóa chất, không bị ăn mòn, đảm bảo không bị rò rỉ lưu chất trong quá trình hoạt động.

Lý do khách hàng nên lựa chọn dòng van bi inox điều khiển điện

Đây là một dòng van bi có nhiều ưu điểm vượt trội so với các dòng van bi khác, do đó chúng được sử dụng nhiều trong các ứng dụng hiện nay.

• Đây là dòng van bi hoạt động hoàn toàn tự động bằng nguồn điện, có thể được giám sát và điều khiển hoạt động của van từ xa thông qua việc kết nối với các tủ điều khiển, giúp tiết kiệm chi phí nhân công, tăng hiệu quả hoạt động của hệ thống.
• Nhờ việc được sản xuất bằng vật liệu inox, nên dòng van này có tuổi thọ rất cao, hoạt động ổn định lưu chất và môi trường khác nhau như hóa chất, nước thải, dầu mỏ,…
• Được sản xuất đa dạng về kích thước từ DN20 – DN500 và kiểu kết nối như nối bích, hàn, ren, nên chúng được sử dụng rất linh hoạt để phù hợp với nhiều hệ thống đường ống khác nhau.
• Van được đóng/mở và điều tiết lưu lượng một cách chính xác và linh hoạt, có thể điều chỉnh được góc mở của bi van bằng cách thay đổi tín hiệu đầu vào 4 – 20mA, từ đó có thể điều tiết được lưu lượng trong đường ống để phù hợp với yêu cầu của hệ thống.
• Dòng van bi này có khả năng chịu được nhiệt độ, áp suất cao và chống ăn mòn tốt.
• Thời gian đóng/mở chậm nên hạn chế được tình trạng búa nước xảy ra trong các đường ống.
• Dòng van bi inox điều khiển điện có khả năng tự động ngắt nguồn điện khi van được đóng hoàn toàn hoặc mở hoàn toàn, giúp tiết kiệm điện năng và hạn chế được nguy cơ cháy nổ khi hoạt động.
• Có thể vận hành bằng tay quay khi trong hệ thống gặp sự cố về điện.
• Bộ điều khiển được sản xuất đa dạng về mẫu mã, model khác nhau có thể sử dụng linh hoạt với nhiều nguồn điện khác nhau như 24V, 220V, 380V, cho phép chúng có thể dễ dàng kết nối với hệ thống.

Mặc dù có khá nhiều điểm mạnh, nhưng dòng van bi inox điều khiển điện vẫn còn một số hạn chế nhất định như:

• Có giá thành cao hơn so với dòng van bi điều khiển khí nén, van bi tay gạt
• Thời gian đóng mở chậm, khoảng 10 – 50 (s).

Các loại van bi inox điều khiển chúng tôi đang cung cấp

Van bi inox điều khiển điện lắp ren

Đây là dòng van bi inox được thiết kế với dạng kết nối ren ở 2 đầu, chúng thường được sản xuất với các dòng van bi có kích thước nhỏ, vì vậy chúng được sử dụng trong các đường ống có kích thước nhỏ và có áp suất thấp. Với việc sử dụng kết nối ren giúp cho việc tháo lắp, bảo trì khá dễ dàng và tiện lợi. Chúng thường có giá thành hợp lý, không quá cao.

Van bi inox điều khiển điện nối bích

Van bi inox nối bích điều khiển điện là loại van bi được thiết kế với 2 mặt bích ở 2 đầu kết nối, thường được sản xuất với kích thước lớn từ DN50 trở lên, được kết nối với các đường ống bằng các bu lông và đai ốc. Mặt bích của van bi inox được sản xuất đạt tiêu chuẩn lắp đặt như JIS10K, BS, DIN, ANSI Class, đảm bảo mặt bích có độ chính xác cao, ngăn chặn tình trạng bị rò rỉ trong quá trình hoạt động. Loại van này thường được thiết kế với dạng 2PC, có khả năng chịu được áp lực khá cao, vì vậy đây được coi là một sự lựa chọn tốt cho các đường ống có áp lực cao.

Van bi inox vi sinh điều khiển điện

Van bi inox vi sinh điều khiển điện là dòng van bi được sản xuất hoàn toàn từ vật liệu inox316 có độ bóng cao, thường phù hợp sử dụng trong các ứng dụng chế biến thực phẩm, đồ uống. Loại van bi điều khiển điện này thường được thiết kế với kiểu kết nối hàn và clamp, điều này khiến người dùng gặp khó khăn trong việc tháo rời và thay thế khi hư hỏng. Ngoài ra, thì loại van bi inox vi sinh điều khiển điện thường có giá thành cao hơn so với các loại van bi inox điều khiển điện khác.

Van bi inox 2 thân điều khiển điện

Là dòng van bi inox điều khiển điện được thiết kế và kết hợp từ 2 thân riêng biệt, được cố định chắc chắn bằng các bu lông. Chúng thường được thiết kế và sản xuất đối với các dòng van bi inox có kích thước lớn và sử dụng kiểu kết nối bích. Với việc được thiết kế với 2 thân riêng biệt, điều này đã cho phép người dùng có thể dễ dàng tháo rời, thuận tiện cho việc thay thế và sửa chữa. Loại này thường dễ dàng bắt gặp ở các dòng van bi inox mặt bích.

Van bi inox 3 thân điều khiển điện

Van bi inox 3 thân điều khiển điện là một dòng van được ghép bởi 3 mảnh khác nhau, cố định chắc chắn bởi các bulong và đai ốc. Với thiết kế này thì chúng khá dễ dàng cho việc tháo rời để sửa chữa và thay thế, tuy nhiên thì chúng chỉ được sản xuất với kích thước nhỏ.

Van bi inox 3 ngã điều khiển điện

Loại van bi inox điều khiển điện được sản xuất rất đa dạng về kích thước và kiểu kết nối khác nhau, giúp dễ dàng có thể lựa chọn được sản phẩm phù hợp với hệ thống. Chúng được thiết dạng chữ T, có 3 cổng kết nối và loại van bi 3 ngã này được chia thành 2 loại là dạng chữ T và dạng chữ L.

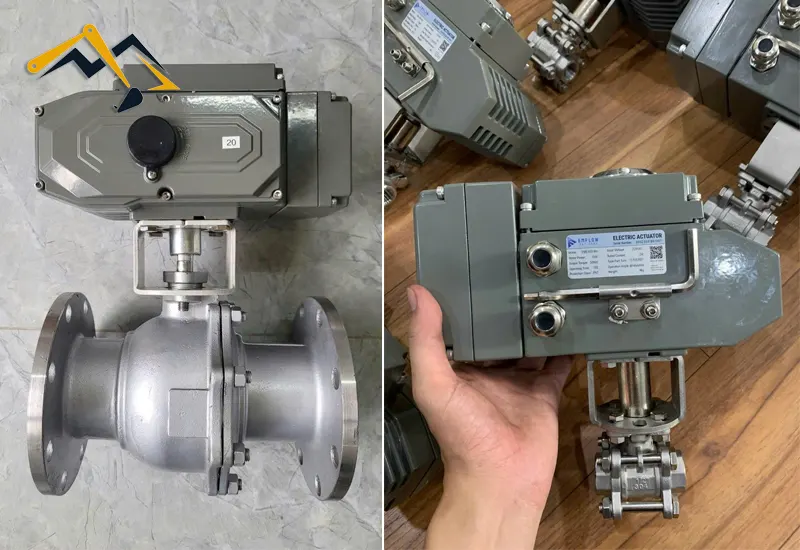

Van bi inox điều khiển điện tuyến tính

Loại van bi này có thể kiểm soát, điều tiết lưu lượng dòng chảy một cách linh hoạt, nhờ điều chỉnh tín hiệu đầu vào 4 – 20mA để phù hợp với các yêu cầu của hệ thống. chúng được trang bị một màn hình LCD, để người dùng có thể dễ dàng quan sát, điều khiển và cài đặt hoạt động của van. Loại van bi inox điều khiển điện dạng tuyến tính có giá thành cao hơn so với loại van bi inox điều khiển ON/OFF.

Van bi inox điều khiển điện ON/OFF

Loại van bi này hoạt động khá đơn giản, chúng chỉ có khả năng đóng/mở van để kiểm soát được dòng chảy trong đường ống. Chúng cũng có thể được kết nối với các tủ điều khiển để quan sát và điều khiển từ xa.

Van bi inox điều khiển điện được sử dụng vào trong các ứng dụng nào

Van bi inox điều khiển điện là một dòng van bi được đáng giá có chất lượng, độ bền cao, khả năng chống ăn mòn tốt. Vì vậy hiện nay chúng được sử dụng rộng rãi trong nhiều ứng dụng khác nhau như:

• Ngành công nghiệp hóa chất: Với khả năng chống ăn mòn tốt, thì đây là một dòng van được ưu tiên hàng đầu khi sử dụng trong các hệ thống sản xuất và xử lý hóa chất như axit, kiềm, chất tẩy rửa,…
• Ngành chế biến thực phẩm và dược phẩm: Việc được sản xuất đảm bảo điều kiện vệ sinh an toàn thực phẩm, giúp chúng được sử dụng trong quá trình sản xuất, chế biến thực phẩm, đồ uống và dược phẩm.
• Hệ thống xử lý nước thải: Dòng van bi này được sử dụng trong các hệ thống xử lý nước thải, đảm bảo van có thể hoạt động tốt trong môi trường có ẩm ướt và có tín ăn mòn.
• Ngành dầu khí: chúng được sử dụng trong các hệ thống đường ống dẫn dầu cho việc khai thác và xử lý dầu, đảm bảo có thể chịu được áp lực và không bị ăn mòn.
• Dòng van này được sử dụng trong ngành công nghiệp sản xuất lò hơi, nồi hơi, sấy, sản xuất giấy,…
• Van bi inox điều khiển điện được sử dụng trong các hệ thống dẫn nhiên liệu, hệ thống dẫn nước thải,…trong nghành sản xuất đóng tàu.

Một số điều các bạn cần lưu ý trong quá trình lựa chọn van bi inox điều khiển điện

Việc lựa chọn được van bi inox điều khiển điện phù hợp với các yêu cầu của hệ thống là khá quan trọng, giúp đảm bảo van có thể hoạt động với hiệu suất cao nhất và mang lại hiệu quả tốt trong quá trình hoạt động. Để đảm bảo có thể lựa chọn được sản phẩm van bi inox điều khiển điện phù hợp với hệ thống, thì dưới đây là một số điều khách hàng cần lưu ý khi lựa chọn:

• Đầu tiên, thì khách hàng cần xác định chính xác kích thước và kiểu kết nối của đường ống, rồi mới lựa chọn van, để đảm bảo kết nối van với đường ống một cách chính xác.
• Xác định nhiệt độ, áp lực và tính ăn mòn của lưu chất trong các đường ống từ đó lựa chọn loại van bi có chất liệu phù hợp, để đảm bảo van có thể hoạt động ổn định trong môi trường, giúp tăng tuổi thọ của van.
• Kích thước và model của bộ điều khiển điện là một yếu tố quan trọng giúp, ảnh hưởng đến hiệu quả vận hành của van bi, đảm bảo việc bộ điều khiển tạo ra lực momem xoắn để điều khiển van hoạt động. Do đó, kích thước và model của bộ điều khiển thường có tỉ lệ thuận với kích thước của van bi.
• Tuy vào nhu cầu sử dụng, thì khách hàng có thể lựa chọn loại bộ điều khiển điện dạng tuyến tính hoặc ON/OFF, để có thể tối ưu được chi phí đầu tư.
• Ngoài ra, thì các bạn cần quan tâm đến uy tín và độ nhận diện của các thương hiệu và đơn vị cung cấp, điều này có thể đảm bảo các bạn có thể mua được sản phẩm van bi inox điều khiển điện có chất lượng tốt, chế độ bảo hành đầy đủ.

Thủy Khí Điện – Đơn vị cung cấp van bi inox điều khiển điện uy tín, chính hãng

Nếu bạn đang tìm cho mình một đơn vị cung cấp van bi inox điều khiển điện uy tín, chất lượng thì đơn vị Thủy Khí Điện là một sự lựa chọn lý tưởng dành cho bạn. Với nhiều năm kinh nghiệm hoạt động trong lĩnh vực thiết bị công nghiệp, đã cung cấp cho rất nhiều khách hàng, thì chúng tôi tự tin sẽ mang đến cho các bạn những sản phẩm phù hợp có chất lượng cao và các dịch vụ tốt nhất khi mua hàng của chúng tôi.

Chúng tôi cam kết các sản phẩm van bi inox điều khiển khí nén được nhập chính hãng từ các thương hiệu, có đầy đủ giấy tờ Co-Cq, packing list, catalogue,…

Được chúng tôi bảo hành lên tới 24 tháng, đổi trả nhanh chóng trong 15 ngày.

Giá thành rẻ, thấp hơn các đơn vị khác từ 5 – 10%, có % hoa hồng, hóa đơn VAT.

Được chúng tôi miễn phí vận chuyển trên toàn quốc, nhanh chóng, các bạn có thể nhận được hàng sau 2 – 3 ngày kể từ ngày đặt hàng.

Liên hệ hotline:0969.916.835 để được nhân viên hỗ trợ và báo giá chi tiết.
