Van bướm khí nén

Thủy Khí Điện là một trong những đơn vị uy tín, chất lượng hàng đầu trên thị trường hiện nay. Chuyên cung cấp các dòng van công nghiệp nhập khẩu chính hãng từ nhiều quốc gia khác nhau như Đài Loan, Trung Quốc, Malaysia, Hàn Quốc, Châu Âu,…Đến với chúng tôi các sản phẩm đều được kiểm tra đảm bảo chất lượng, bảo hành lên tới 24 tháng và luôn có giá thành rẻ hơn các đơn vị khác trên thị trường.

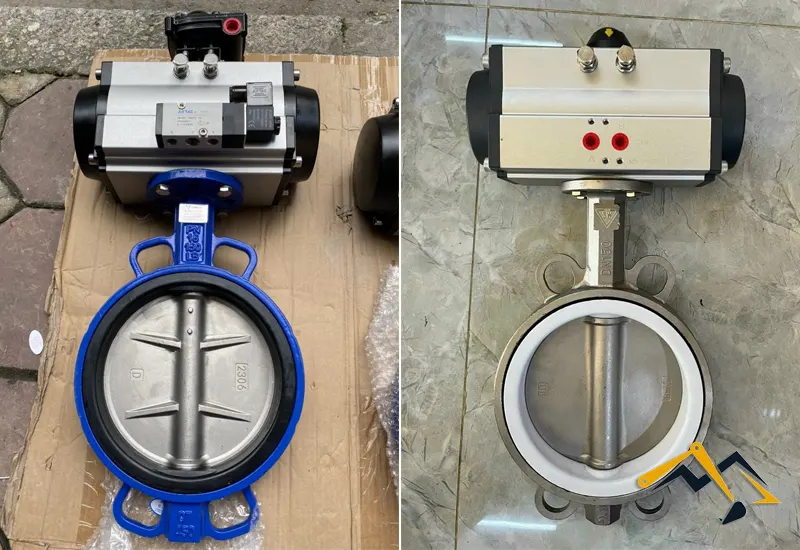

Giới thiệu về dòng van bướm điều khiển khí nén

Van bướm điều khiển khí nén (butterfly valve for pneumatic control) là một dòng van công nghiệp, sử dụng bộ điều khiển khí nén để thực hiện việc đóng/mở, điều tiết lưu lượng dòng chảy trong các đường ống. Van bướm điều khiển khí nén là một sự kết hợp giữa van bướm và bộ điều khiển khí nén, mang đến khả năng hoạt động khá hiệu quả và sử dụng linh hoạt trong nhiều ứng dụng, hệ thống, đường ống như hệ thống xử lý nước sạch, hệ thống xử lý hóa chất, các đường ống cấp thoát nước,…

Đây là một dòng van có khả năng đóng/mở nhanh chóng, hiệu quả, hoạt động tự động và có thể dễ dàng điều khiển từ xa, giúp tiết kiệm được thời gian và chi phí nhân công. Đồng thời, chúng có chất lượng cao, nên đảm bảo có thể sử dụng linh hoạt với nhiều lưu chất khác nhau, đặc biệt là các lưu chất có tính ăn mòn cao. Ngoài ra, chúng cũng được thiết kế và sản xuất với nhiều kích thước và kiểu kết nối khác nhau, đảm bảo chúng có thể sử dụng được trong nhiều đường ống khác nhau.

Với việc van bướm được sản xuất từ nhiều vật liệu khác nhau như gang, inox, nhựa, thép khiến cho dòng van bướm điều khiển khí nén có thể hoạt động động tốt trong các ứng dụng có nhiệt độ, áp suất cao và có ăn mòn. Ngoài ra, chúng cũng được sản xuất với nhiều kích thước và kiểu kết nối khác nhau, cho phép chúng có thể linh hoạt sử dụng trong các hệ thống.

Hiện nay, Thủy Khí Điện chúng tôi đang cung cấp van bướm điều khiển khí nén có xuất xứ từ nhiều quốc gia khác nhau như Malaysia, Đài Loan, Nhật Bản, Hàn Quốc và đặc biệt là các sản phẩm của thương hiệu EM-Flow của Đài Loan. Nhờ việc nhập được trực tiếp từ các nhà máy, nên các sản phẩm của chúng tôi luôn có chất lượng và giá thành tốt nhất hiện nay.

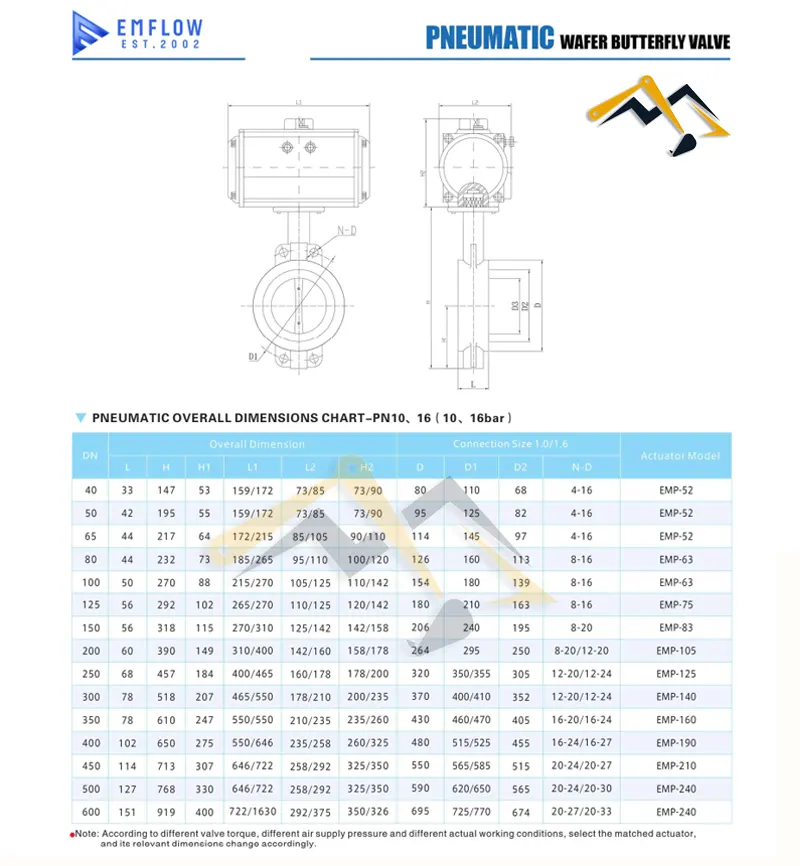

Thông số kỹ thuật của van bướm điều khiển khí nén

Van bướm

• Vật liệu van: inox, thép, nhựa, gang
• Vật liệu cánh van: inox, gang, nhựa
• Kích thước van: DN40 – DN900
• Vật liệu gioăng: cao su, teflon, EPDM,…
• Dạng kết nối: mặt bích, wafer
• Tiêu chuẩn kết nối van: BS, DIN, JIS,…
• Dải áp suất hoạt động của van: 10bar, 16bar, 25bar, 40bar,….
• Nhiệt độ hoạt động của van: – 15 – 200 ℃
• Môi trường làm việc: khí, nước, gas, dầu, hóa chất,…..
• Hãng sản xuất: Wonil, AUT, Kitz,….
• Xuất xứ: Đài Loan, Nhật, Malaysia, Trung Quốc,…



Bộ điều khiển khí nén

• Kích thước bộ điều khiển: 52, 63, 90, 100, 110, 150,….
• Vật liệu: hợp kim nhôm ( phủ epoxy)
• Momen xoắn: 10 – 1200 Nm
• Áp suất hoạt động của bộ điều khiển khí nén: 2.5 – 8 bar
• Nhiệt độ hoạt động của bộ điều khiển: -20 – 150 ℃
• Dạng tác động của bộ điều khiển: tác động đơn, tác động kép
• Thương hiệu: EM-Flow
• Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc,….

Cấu tạo và nguyên lý hoạt động của van bướm điều khiển khí nén

Cấu tạo của van bướm điều khiển khí nén

Van bướm điều khiển khí nén có cấu tạo khá đơn giản, thường có một số bộ phận chính như: thân van, cánh van, trục van, bộ điều khiển, gioăng, và một số chi tiết khác.

Thân van: là một bộ phận quan trọng, thường được sản xuất bằng các vật liệu có độ bền cao như inox, gang, thép, nhựa,….điều này đảm bảo van bướm khí nén có thể sử dụng được trong nhiều môi trường khác nhau, đặc biệt là các môi trường khắc nghiệt.

Cánh van – cánh bướm: đây là bộ phận có nhiệm vụ đóng/mở để cho các lưu chất đi qua, chúng được sản xuất đạt các tiêu chuẩn về chất lượng về khả năng chịu áp suất và nhiệt độ, thường thì chúng được làm bằng vật liệu inox, thép, gang,..

Trục van: là một bộ phận dùng để liên kết bộ điều khiển khí nén với van và có chức năng truyền động từ bộ điều khiển đến cánh van, để thực hiện việc đóng/mở van.

Gioăng làm kín: thường được làm bằng các vật liệu như EPDM, PTFE, cao su,…đảm bảo van không xảy ra tình trạng bị rò rỉ trong quá trình đóng van.

Bộ điều khiển khí nén: đây là bộ phận quan trọng giúp điều khiển việc đóng/mở của van, chúng có một số bộ phận cơ bản như thân bộ điều khiển, piston, lò xo, ốc chính hành trình, trục bộ điều khiển. Bộ phận thân bộ điều khiển được sản xuất với vật liệu hợp kim nhôm được anod hóa giúp tăng độ cứng và tăng khả năng chống chịu ăn mòn. Các bánh răng của piston và trục bộ điều điệu khiển khí nén được gia công có độ chính xác cao, giúp chúng vận hành trơn tru.

Nguyên lý hoạt động của van bướm điều khiển khí nén

Nguyên lý hoạt động của van bướm điều khiển khí nén khá đơn giản, chúng hoạt động dựa vào áp lực của khí nén để thực hiện quá trình đóng/mở van. Khi cấp khí nén vào trong bộ điều khiển khí nén, khí nén sẽ tạo ra một áp lực lên 2 piston và làm cho piston di chuyển, do các bánh răng của piston được kết nối chính xác với các bánh răng của trục bộ điều khiển, vì vậy khi piston di chuyển sẽ làm cho trục của bộ điều khiển xoay 1 góc 90°. Do trục bộ điều khiển được kết nối chính xác với trục của van bướm, điều này đã làm cho cánh van sẽ được mở hoàn toàn với một góc bằng 90°.

Khi thực hiện quá trình đóng van, do bộ điều khiển có 2 dạng tác động là dạng tác động đơn và dạng tác động kép, vì vậy quá trình hoạt động của chúng cũng sẽ khác nhau.

• Đối với dạng tác động đơn, thì chúng được thiết kế với các lò xo bên trong. Khi cấp khí thì chúng làm cho các piston di chuyển, điều này đã tạo ra một lực tác động lên các lò xo làm cho các lò xo bị co lại. Và khi ngừng cấp khí nén, áp lực khí nén lên piston không còn, lúc này áp lực của lò xo sẽ lớn hơn và tác động lên piston sẽ làm cho piston di chuyển về vị trí ban đầu. Điều này cũng kéo theo trục bộ điều khiển xoay và làm cho van đóng lại hoàn toàn.
• Đối với dạng tác động kép: thì loại này hoạt động đóng/mở đều dựa vào khí nén, khi muốn đóng van thì chỉ cần cấp khí nén vào bên còn lại, dạng tác động này thường có thời gian đóng /mở nhanh so với các dạng tác động đơn.

Đặc điểm thiết kế của van bướm điều khiển khí nén

• Đa dạng về kích thước: Cả van bướm và bộ điều khiển khí nén đều được thiết kế và sản xuất rất đa dạng về kích thước, điều này đã mang đến sự linh hoạt khi chúng có thể sử dụng hiệu quả trong nhiều đường ống khác nhau và người dùng có thể dễ dàng lựa chọn van bướm điều khiển khí nén phù hợp với nhu cầu sử dụng.
• Vật liệu chất lượng: Các sản phẩm van bướm điều khiển khí nén được sản xuất bằng các vật liệu có chất lượng cao như inox, gang, thép, nhựa,….Đây là các vật liệu có chất được đánh giá cao về khả năng chống ăn mòn tốt, chịu được nhiệt độ và áp suất cao, điều này đã mang lại sự yên tâm cho người dùng khi sử dụng trong các hệ thống.
• Kết nối dễ dàng: Van bướm điều khiển khí nén được sản xuất với các kiểu kết nối như nối bích, wafer,lug và các dạng kết nối này được đạt các tiêu chuẩn, tạo ra các kết nối chắc chắn và dễ dàng tương thích với các đường ống.
• Vật liệu giăng chất lượng, có độ kín cao: với việc sử dụng gioăng được làm bằng vật liệu EPDM, được đúc khớp hoàn toàn với thân van, điều này đã đảm bảo van được đóng kín tuyệt đối, không bị rò rỉ, hạn chế việc bong tróc trong quá trình lắp đặt và vận hành.
• Cánh van chắc chắn: Đây là một bộ phận tiếp xúc trực tiếp và chịu áp lực lớn từ các lưu chất, vì vậy chúng thường được làm bằng các vật liệu chất lượng như inox, thép, gang,…dày dặn và chắc chắn, đảm bảo có thể chịu được áp lực lớn và có khả năng chống ăn mòn.
• Thân bộ truyền động: được làm bằng vật liệu hợp kim nhôm được anod hóa, tăng độ cứng và chống ăn mòn, đảm bảo có thể hoạt động lâu dài. Bên trong được đánh bóng nhằm giảm ma sát trong quá trình hoạt động, giúp có thể hoạt động với hiệu suất cao nhất.
• Mặt bích tiêu chuẩn ISO 5211 – DIN 3337: mặt bích giúp cố định chắc chắn van với bộ điều khiển, được thiết kế đạt tiêu chuẩn ISO 5211 – DIN 3337, giúp van có thể phù hợp với nhiều loại thiết bị truyền động như cầm tay, bộ điều khiển điện, bộ truyền động khí nén, mang đến sự linh hoạt khi sử dụng và dễ dàng khi thay thế.
• Dễ dàng tích hợp: Bộ điều khiển khí nén được sản xuất theo tiêu chuẩn NAMUR, giúp dễ dàng trong việc kết nối với các thiết bị như van điện từ, limit switch box.

Ưu điểm nổi bật của van bướm điều khiển khí nén

• Việc sử dụng van bướm điều khiển khí nén giúp người dùng có thể dễ dàng điều khiển quá trình đóng/mở van bướm một các hoàn toàn tự động, giúp tiết kiệm thời gian, công sức và nhân công vận hành.
• Có thể dễ dàng điều khiển từ xa nhờ sử dụng van điện từ khí nén và giám sát dễ dàng qua hệ thống khi sử dụng limit switch box, điều này giúp tăng tính tự động hóa trong hệ thống, tối ưu được quy trình vận hành.
• Bộ điều khiển khí nén có khả năng hoạt động mạnh mẽ, tạo ra momen xoắn cao, vì vậy đã giúp van có thể đóng/mở dễ dàng và nhanh chóng chỉ từ 1 – 3 (s), nhanh hơn so với bộ điều khiển điện, tay gạt, tay quay.
• Được sản xuất đạt các tiêu chuẩn về kết nối, đã giúp việc thay thế dễ dàng, tiết kiệm chi phí cho hệ thống.
• Khả năng chịu nhiệt độ và áp suất cao, điều này đã giúp chúng có thể sử dụng linh hoạt được trong nhiều hệ thống và đường ống khác nhau.
• Do được sản xuất và sử dụng gioăng có chất lượng tốt, đảm bảo không bị rò rỉ trong quá trình đóng van.
• Van bướm điều khiển khí nén mang lại hiệu quả cao và giá thành khá hợp lý.

Các dòng van bướm điều khiển khí nén phổ biến hiện nay.

Hiện nay, thì các dòng van bướm điều khiển khí nén đang được sử dụng rất phổ biến trong nhiều ứng dụng, đường ống khác nhau. Nhằm có thể đáp ứng được các nhu cầu sử dụng của người dùng, thì Thủy Khí Điện chúng tôi đang cung cấp rất đa dạng các dòng van bướm khác nhau như:

Phân loại theo vật liệu của van

Van bướm gang điều khiển khí nén: loại van này được sản xuất thân bằng gang, cánh van có thể được làm bằng inox hoặc gang, áp suất chịu được của loại van này có thể lên tới PN40, tuy nhiên thì khả năng chống ăn mòn của dòng van này không được đánh giá cao so với van bướm inox và van bướm nhựa, nhưng đây là một dòng van bướm đang được rất nhiều khách hàng lựa chọn sử dụng.

Van bướm inox điều khiển khí nén: đây là loại van được sản xuất hoàn toàn bằng vật liệu inox 304 hoặc inox 316, chúng có thể chịu được nhiệt độ cao lên đến 250 ℃, áp suất cao lên đến PN40 và khả năng chống ăn mòn và khác hóa chất tốt, điều này đã giúp chúng được sử dụng với nhiều lưu chất khác nhau. Loại van bướm này được thiết kế với nhiều dạng kết nối khác nhau như dạng wafer, nối bích, dạng lug. Tuy nhiên, do được sản xuất từ các vật liệu chất lượng cao, nên loại van này thường có giá thành cao hơn so với các dòng van bướm được làm từ vật liệu khác.

Van bướm nhựa điều khiển khí nén: loại van này thường được sản xuất bằng nhựa uPVC, cPVC, PVC…, trục van được sản xuất bằng hợp kim nhôm. Loại van này có khả năng kháng hóa chất và không bị ăn mòn, tuy nhiên khả năng chịu nhiệt độ và áp suất thấp hơn so với các loại van bướm khác, vì vậy chúng thường được sử dụng cho các đường ống dẫn nước sạch, nước thải, khí, hóa chất….Nhờ được sản xuất bằng vật liệu nhựa nên chúng có giá thành và trọng lượng nhẹ hơn so với các loại van bướm gang, van bướm inox,…

Van bướm thép điều khiển khí nén: loại van này được làm hoàn toàn bằng thép không gỉ, chống ăn mòn, có thể chịu được áp suất và nhiệt độ cao, do đó chúng thường được sử dụng trong các ứng dụng có điều khiện môi trường khắc nghiệt, đảm bảo van có độ bền cao và hoạt động tốt trong nhiều môi trường.

Van bướm inox vi sinh điều khiển khí nén: loại van này được làm bằng vật liệu inox vi sinh, inox 316L được mài nhẵn và có độ bóng cao, đạt các tiêu chuẩn về an toàn thực phẩm, vì vậy chúng thường được sử dụng trong các nhà máy chế biến thực phẩm, nhà máy bia, nhà máy nước giải khát,….chúng có thể chịu được áp suất lên tới PN25 và nhiệt độ cao lên đến 220 ℃. Loại van bướm này thường được thiết kế với dạng kết nối clamp hoặc hàn và chúng chỉ được sản xuất với kích thước nhỏ.

Phân loại theo dạng kết nối

Van bướm điều khiển khí nén dạng wafer: Đây là một lọai van bướm điều khiển khí nén dạng kẹp, chúng được thiết kế có 2 tai hoặc tai, được chia đều ở trên và ở dưới xung quanh trục và loại van này được kẹp giữa các mặt bích của đường ống và cố định bằng các bulong và đai ốc. Đây là một dạng kết nối của van bướm đang được sử dụng phổ biến nhất hiện nay, nhờ việc chúng có thể đáp ứng được các yêu cầu và thích hợp kết nối với nhiều loại mặt bích đường ống khác nhau. Ngoài ra, thì giá thành của loại van bướm này cũng có giá thành khá hợp lý.

Van bướm điều khiển khí nén dạng lắp bích: Loại van bướm này được thiết kế với 2 mặt bích ở hai đầu kết nối, chúng thường được sản xuất trên các dòng van bướm có kích thước lớn từ DN100 trở lên. Mặt bích trên van bướm được thiết kế và sản xuất đạt các tiêu chuẩn kết nối như JIS10K, BS PN10, BS PN16, DIN,…đảm bảo có độ chính các cao khi kết nối, vì vậy chúng thường phù hợp sử dụng trong các đường ống có kích thước và áp lực lớn. Việc kết nối dòng van bi này cũng khá dễ dàng và chúng được cố định bằng các bulong và đai ốc.

Van bướm điều khiển khí nén dạng lug: đây là một loại van bướm được thiết kế với các tai ren, được chia đều trên thân của van bướm và chúng được cố định trực tiếp bằng bulong và không cần đai ốc. Tuy nhiên, thì dòng van bướm này lại không được sử dụng phổ biến.

Một số lưu ý nhỏ khi khách hàng lựa chọn van bướm điều khiển khí nén

Với sự đa dạng về các loại van bướm điều khiển khí nén khác nhau, điều này đã khiến cho khách hàng lắp khó khăn trong việc lựa chọn loại van bướm phù hợp để sử dụng trong các hệ thống. Việc lựa chọn dòng van bướm phù hợp sẽ đảm bảo van bướm hoạt động ổn định và tránh được các hư hỏng do không đáp ứng được yêu cầu của hệ thống. Vì vậy, khi lựa chọn van bướm điều khiển khí nén thì các bạn cần chú ý tới một số điều sau:

• Khi lựa chọn, thì các bạn cần chú ý đến vật liệu của van bi, điều này sẽ đảm bảo cho van có thể hoạt động tốt trong thời gian dài mà không bị hư hỏ do môi trường. Nếu sử dụng cho đường ống hóa chất, có tính ăn mòn cao thì nên lựa chọn van bướm inox điều khiển khí nén hoặc van nhựa điều khiển khí nén, nếu sử dụng trong môi trường có nhiệt độ và áp lực cao nên lựa chọn loại van bướm thép, còn nếu môi trường hoạt động có áp suất và nhiệt độ không quá cao và có tính ăn mòn thấp thì van bướm gang lạ một sự lựa chọn khá tốt.
• Tùy vào kích thước của đường ống, thì ta lựa chọn các dạng kết nối cho phù hợp. Đối các đường ống nhỏ thì dạng kết nối wafer là một lựa chọn được ưu tiên hàng đầu, ngoài ra thì đây cũng là một dang kết nối được sử dụng khá phổ biến nhờ việc không cần đáp ứng các yêu cầu của mặt bích đường ống. Nếu sử dụng trong các đường ống lớn, áp lực cao và yêu cầu đấp ứng tiêu chuẩn kết nối mặt bích thì loại van bướm mặt bích là một sự lựa chọn hiệu quả nhất.
• Tiếp theo là kích thước của bộ điều khiển khí nén. Đây là một trong những yếu tố quan trọng, giúp van bướm điều khiển khí nén có thể hoạt động và điều khiển hiệu quả. Thông thường thì kích thước của bộ điều khiển khí nén luôn có tỉ lệ thuận với kích thước của van bướm, do đó kích thước van bướm càng lớn thì nên lựa chọn bộ điều khiển càng lớn, để đảm bảo có thể tạo ra momen xoắn để điều khiển đóng/mở van.
• Do gioăng làm kín được của van bướm có thể được làm từ vật liệu Tyflon hoặc EPDM, vì vậy các bạn cần cân nhắc khi lựa chọn. Nếu hệ thống có nhiệt độ cao hoặc lưu chất có tính ăn mòn cao thì nên lựa chọn dòng van bướm sử dụng gioăng Tyflon(PFTE) và nếu thống có nhiệt độ không quá cao thấp hơn 150 ℃ và tính ăn mòn thấp thì dòng van sử dụng van bướm có gioăng làm từ vật liệu EPDM, điều này giúp tiết kiệm được chi phí đầu tư.
• Do bộ điều khiển khí nén được chia thành 2 loại là dạng tác động đơn và dạng tác động kép, vì vậy nếu hệ thống yêu cầu khả năng đóng/mở nhanh, thì nên lựa chọn dạng tác động kép. Tuy nhiên thì loại van bướm điều khiển khí nén dạng tác động kép thường có giá thành cao hơn so với dạng tác động đơn.
• Ngoài ra, thì các bạn cần lựa chọn mua sản phẩm van bướm điều khiển khí nén của các đơn vị uy tín, chất lượng, sản phẩm có giấy tờ và bảo hành đầy đủ và các chế độ hẫu mãi sau mua hàng. Điều này đảm bảo cho các bạn mua được sản phẩm chất lượng và được đổi trả trong quá trình sử dụng khi còn bảo hành.

Ứng dụng của van bướm điều khiển khí nén trong ngành công nghiệp là như thế nào

Với khả năng hoạt động linh hoạt và mang lại hiệu suất cao, thì đây là một giải pháp hiệu quả cho nhiều hệ thống, đường ống khác nhau. chính vì vậy van bướm điều khiển khí nén ngày càng được sử dụng phổ biến trong các ngành công nghiệp hiện nay, dưới đây là một số ứng dụng nổi bật của van bướm điều khiển khí nén:

• Van bướm điều khiển khí nén được sử dụng trong các hệ thống cung cấp, phân phối nước sạch và xử lý nước thải.
• Được sử dụng trong các hệ thống đường ống cung cấp và xử lý hóa chất của các nhà máy hóa chất.
• chúng được sử dụng trong các đường ống dẫn dầu, đề cung cấp dầu cho quá trình sản xuất và phân phối.
• Chúng được sử dụng trong các nhà máy chế biến thực phẩm, đồ uống như sản xuất bia, nước ngọt, sữa,…
• Được sử dụng trong các đường ống phòng cháy chữa cháy trong các toà nhà, nhà máy, trung tâm thương mại,..

Các phụ kiện đi kèm trong quá trình lắp đặt van bướm điều khiển khí nén

Để có thể lắp đặt được van bướm điều khiển khí nén hoàn chỉnh trong hệ thống, thì chúng ta cần thêm một số thiết bị, phụ kiện đi kèm như:

Van điện từ khí nén: giúp người vận hành có thể dễ dàng điều khiển đóng/mở dòng khí nén, từ đó để điều khiển hoạt động đóng/mở của van bướm tự động mà không cần tới sự can thiệp của con người.

Limit switch box (công tắc giới hạn): giúp người vận hành có thể dễ dàng quan sát trạng thái và vị trí của đĩa van. Chúng cũng được kết nối với hệ thống điều khiển để người dùng giám sát từ xa.

Giảm thanh khí nén: thường được làm bằng vật liệu nhựa, inox, đồng. Chúng được sử dụng với mục đích giảm tiếng ồn trong quá trình hoạt động.

Bộ tuyến tính: là thiết bị được sử dụng để có thể điều chỉnh van bướm có thể đóng/mở theo góc khác nhau, nhằm có thể điều tiết lưu lượng dòng chảy trong các đường ống.

Đầu nối nhanh khí nén: đây là một phụ kiện quan trọng giúp việc kết nối dây hơi khí nén và bộ điều khiển, để cung cấp khí nén cho bộ điều khiền và đảm bảo khí nén không bị rò rỉ trong quá trình hoạt động.
